Ремни приводные клиновые нормальных сечений
РЕМНИ КЛИНОВЫЕ Z, A, B, C, D, E, EO
Артикул: 00282
В наличии
Назначение:
Ремни приводные клиновые нормальных сечений предназначены для приводов станков, промышленных установок и сельскохозяйственных машин, работающих при температуре окружающего воздуха;
от минус 30 до плюс 60 оС - для умеренного и тропического климата;
от минус 60 до плюс 40 оС - для холодного и очень холодного климата.

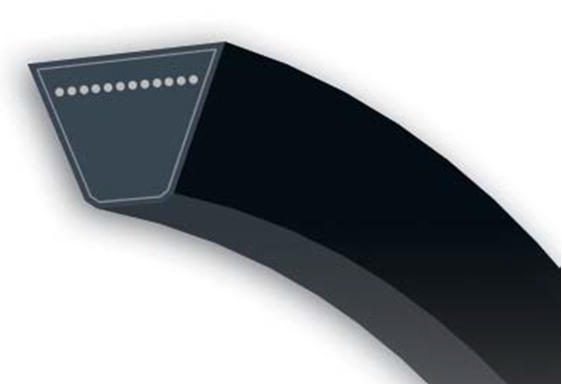

Основные геометрические характеристики ремней
Wp(Bp) - расчетная ширина;
W(B0) - ширина большего основания;
T(h) - высота (толщина);
α(φ0) - угол клина.
Основные размеры
| Обозначение сечения ремня |
Wp(Вр) | W(Во) | T(h) | α(φ0) | ||
| Номин. | Пред.откл. | Номин | Пред.откл. | |||
| Z(0) | 8,5 | +0,4 -0,3 |
10 | 6,0 | ±0,3 | 40 |
| A | 11 | +0,6 -0,4 |
13 | 8,0 | ±0,4 | 40 |
| B(Б) | 14 | +0,7 -0,5 |
17 | 11(10,5) | ±0,5 | 40 |
| C(В) | 19 | +0,8 -0,5 |
22 | 14(13,5) | ±0,5 | 40 |
| D(Г) | 27 | +0,9 -0,6 |
32 | 19,0(20) | ±0,6 | 40 |
| E(Д) | 32 | +1,0 -0,7 |
38(40) | 23,5(25) | ±0,7 | 40 |
| EO(Е) | 42 | +1,0 -0,8 |
50 | 30,0 | ±0,8 | 40 |
